Обзор радиосистем Audio-Technica
Театральному звукорежиссеру, режиссеру, работающему со спектаклями или просто имеющему дело с большим количеством человек или источников звука на сцене, а уж если они перемещаются, никуда не деться от использования радиомикрофонов.

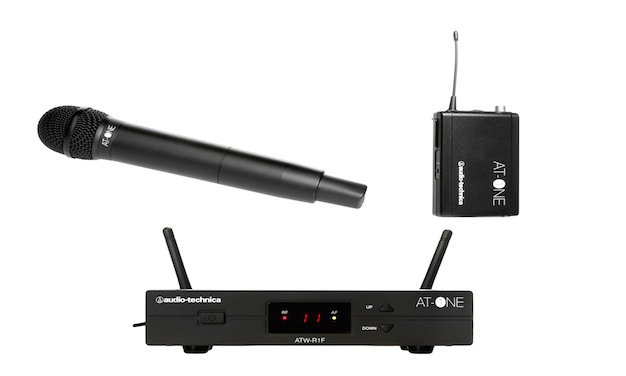

Итак, у вас в распоряжении линейка радиосистем Audio-Technica и вопрос бюджета для вас не стоит. Начнем скромно – антреприза из 4-х актеров. Возьмем бюджетную серию AT-One – система UHF диапазона 863-865 МГц, который не требует лицензирования и диапазон 823-832 МГц (LTE duplex gap). Это идеальное решение для инсталляций, презентаций и живых выступлений.
Частотный диапазон разделен на две группы, в свою очередь можно будет выбрать до 4 каналов из одной группы, что помогает избежать интерференции. Радиосистема очень проста в управлении, для транспортировки к ней прилагается кейс, помимо этого рэковые крепления и съемная антенна.
Система AT-One выпускается в трех версиях: с поясным – ATW-11F (петличная, с различными микрофонами, либо гитарная) или ручным – ATW-Т3F передатчиками, имеющими мощность выходного РЧ сигнала 10мВт. Системы могут работать до 10 часов без замены батареи.
Идем дальше – группа с набором инструментов и усиления – здесь подойдут радиосистемы System 10 и System 10 Pro.
System 10 - Цифровое действие 24-бит/48 кГц, частота 2.4 гГц полностью освобождают от телевизионных помех. Три уровня обеспечения надежности передачи сигнала: частота, время, и пространство. Сигнал передается на 2-х динамически выбираемых частотах, что позволяет избежать интерференции – система отслеживает загруженность диапазона и меняет одну или две рабочие частоты при появлении помех. Сигнал передается в нескольких временных интервалах, что повышает устойчивость приема, и последнее – система использует две антенны, что исключает пропадание сигнала.
Возможна одновременная работа до 10-ти радиосистем.
System 10 подразделяется на 4 модификации –
ATW-1101 с ручным передатчиком, ATW-1102 – с поясным передатчиком и петличным микрофоном.
ATW-1501 - диверситивная инструментальная радиосистема, с поясным передатчиком и инструментальным кабелем
AT-GС. Радиосистема имеет два переключаемых сбалансированных выходных гнезда TRS 1/4 ". Режим селектора выхода и ножной переключатель между выходами (или выключить/включить выход A) без приглушения выхода B (например, для использования с тюнером), ATW-1701 - накамерная радиосистема, 8 каналов, с поясным передатчиком без микрофона и ATW-1702 - накамерная радиосистема, 8 каналов с ручным микрофоном
Работа System 10 Pro основана на тех же принципах, что и System 10, но круг решаемых ею задач гораздо шире – это и вокальные и инструментальные источники звука. System 10 Pro – это две System 10 в одном рэковом корпусе. Тем самым одна система обеспечивает работу 2-х каналов. Одновременно же возможна работа 5-ти радиосистем, обеспечивающих работу 10-ти источников сигнала. Более того, System 10 Pro имеет еще ряд замечательных качеств:
- модули приемника и передатчики по сути являются одновременно приемниками и передатчиками – каждый принимает и передает сигналы, поддерживая связь друг с другом, тем быстро меняя рабочие частоты при необходимости и обеспечивая надежную связь.
- модули приемников могут быть вынуты из основного корпуса и установлены на расстоянии до 100 м от него будучи линкованы с ним при помощи кабеля RJ12.
-Радиосистема имеет крайне малую задержку сигнала, присущую всем радиосистемам 3,8 мсек, что намного лучше общепринятых стандартов.
- Система отслеживает загруженность диапазона, автоматически перенастраивает рабочие частоты и сразу начинает работать в помещениях, где есть сеть WiFi, не требуя индивидуальной настройки.
Радиосистемы ATW-3000b и ATW-2000a пришли на смену известным ATW-3000a и ATW-2000.
Cистемы серии 2000a могут работать в трех новых диапазонах:
655,500…680,375 МГц, 721,500…746,375
МГц и 482,000…507,000 МГц в дополнение к используемым в Европе диапазонам
795,500…820,000 МГц и 840,125…864,900 МГц. Радиосистемы 3000b также поддерживают и работу в диапазоне 541,500…566,375 МГц.
Серия
2000a включает в себя поясной
передатчик ATW-T210a, ручной передатчик ATW-T220a
с динамическим кардиоидным чувствительным элементом и приемник ATW-R2100a. Модели серии 2000a имеют 10
каналов. Одновременно могут работать до 10 каналов, то есть 10 радиосистем в
одном частотном диапазоне. Радиосистема может работать с антенным бустером ATW-B80, что облегчает сканирование частот и нахождение доступного канала.
Серия 3000b включает приемник ATW-R3100b,
поясной передатчик ATW-T310b и два
ручных передатчика: ATW-T341b с
динамическим кардиоидным элементом, как микрофон Artist Elite AE4100 и ATW-T371b с конденсаторным кардиоидным элементом, как у модели ATM710. Радиосистемы данной серии
позволяют использовать до 1001 выбираемых UHF-частот, в каждой из полос частоты
распределены в девять групп по 16 каналов, что также ускоряет процесс
сканирования частот и назначения рабочей частоты.
Ручные передатчики серии 3000b и все передатчики серии 2000a
имеют более высокий уровень выходного сигнала по сравнению с аналогичными
моделями предыдущего поколения – 30 мВт и позволяют переключать уровень
выходного сигнала между 10 мВт и 30 мВт (в поясном передатчике серии 3000a уже была такая возможность).
Эта система также позволяет использовать антенный бустер.
Радиосистемы Artist Elite: AEW 5000 Сдвоенная радиосистема UHF (200 каналов) с двумя ручными динамическими передатчиками AEW-T6100 (капсюль AE6100). Два независимых приемника в одном корпусе 200 выбираемых UHF каналов и диверситивный принцип работы для избежания помех. Режим IntelliScan автоматически устанавливает предпочтительные частоты на обеих секциях приемника Встроенный Ethernet интерфейс для компьютерного мониторинга параметров системы. Функция ToneLock для блокировки сбоев каналов. Compander обрабатывает отдельно высокие и низкие частоты сигнала улучшая качество звука. Приборы можно линковать в цепь. Шасси приемника 1U размера с усиленными креплениями как спереди, так и сзади приемника. Передатчики функции программирования, управление soft-touch и переключатель мощности 10мВТ/35мВт.
Система серии AEW 4000 не является сдвоенной, но работает по такому же принципу, что и серия 5000.
Диапазон частот систем 4000 и 5000:
541,500-566,375 мГ,
555,500-680,375 мГц,
721,500-746,375 мГц
Радиосистемы используют следующий набор передатчиков серии Artist Elite:
Поясной передатчик AEW T-1000а;
Конденсаторный UHF ручной микрофон-передатчик с большой диафрагмой AEW-T5400a
Чувcтвительный элемент от АТ4050;
Кардиоидный конденсаторный UHF ручной микрофон-передатчик AEW-T3300a
Чувcтвительный элемент от АТ4033;
Кардиоидный динамический UHF ручной микрофон-передатчик AEW-T4100a
Чувcтвительный элемент от АЕ4100;
Гиперкардиоидный динамический UHF ручной микрофон-передатчик AEW- T3300a;
Чувcтвительный элемент от АЕ6100;
Очевидно, что все перечисленные радиосистемы предоставляют широкие возможности как в зависимости от бюджета, так в зависимости от требований площадки. Один вопрос все-таки требует некоторых комментариев. Если площадка у вас достаточно большая, а коллектив выступающих многочислен, то не собираетесь же вы устанавливать все оборудование на сцене или даже рядом при существующей угрозе его повреждения или возможных помех. Или, тем более, если это постоянная инсталляция и звукорежиссер вместе с пультом находится в аппаратной?
На этот случай Audio-Technica предлагает ряд вариантов коммутации радиосистем. При этом используются выносные антенны, располагаемые на сцене или совсем рядом, затем они через бустеры подключаются к антенным сплиттерам (для каждой серии радиосистем они свои), после чего сигналы раздаются на радиосистемы. На рисунках приведены варианты коммутации радиосистем.
Подводя итоги, хочется напомнить одновременно работающее число радиосистем:
AT-One – 4
System 10 – 8
System 10 Pro – 10
2000a – 10 на одной полосе частот
3000b – 16 на одной полосе частот
Artist Elite 4000 и 5000 – 20 на одной полосе частот
